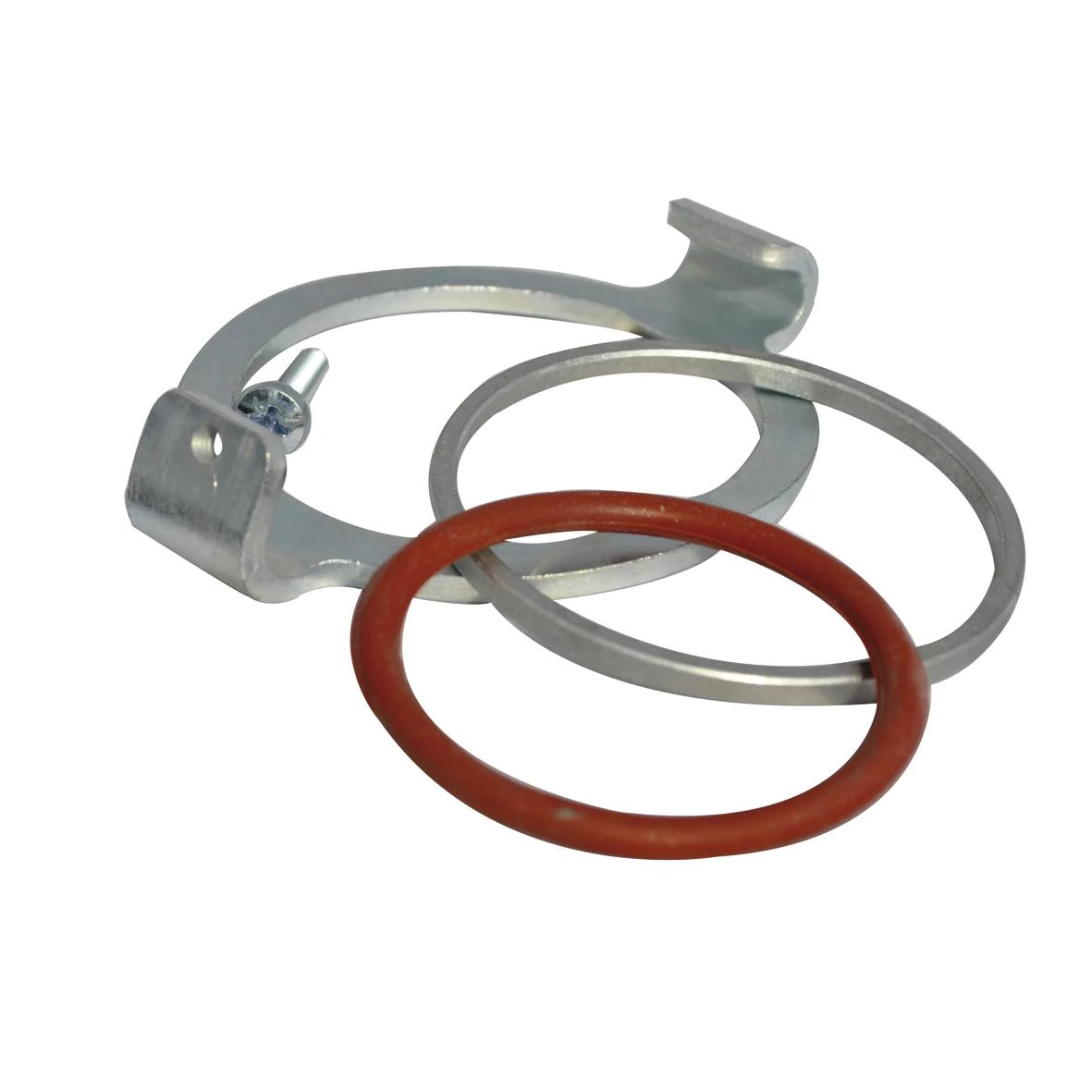

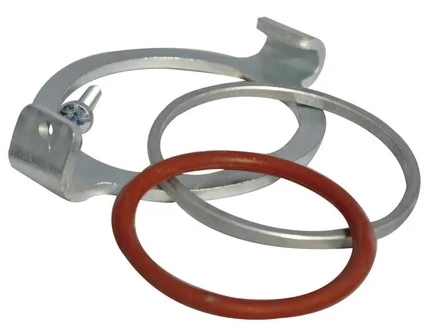

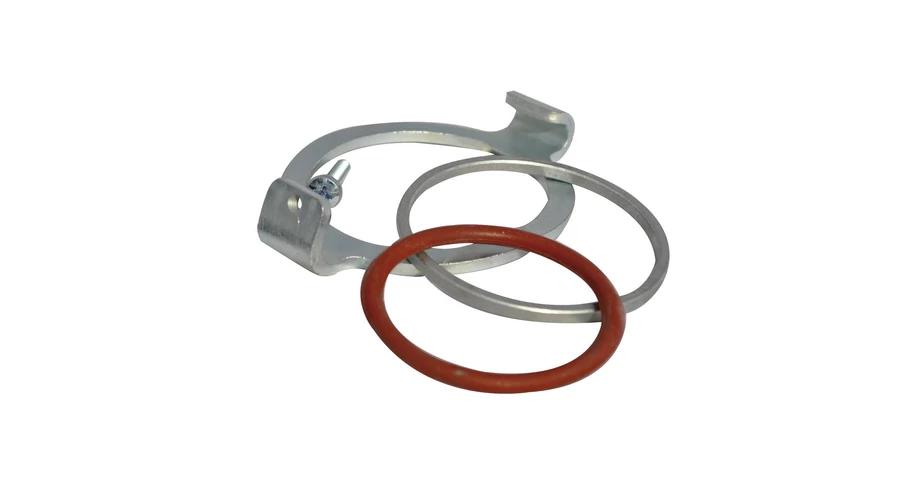

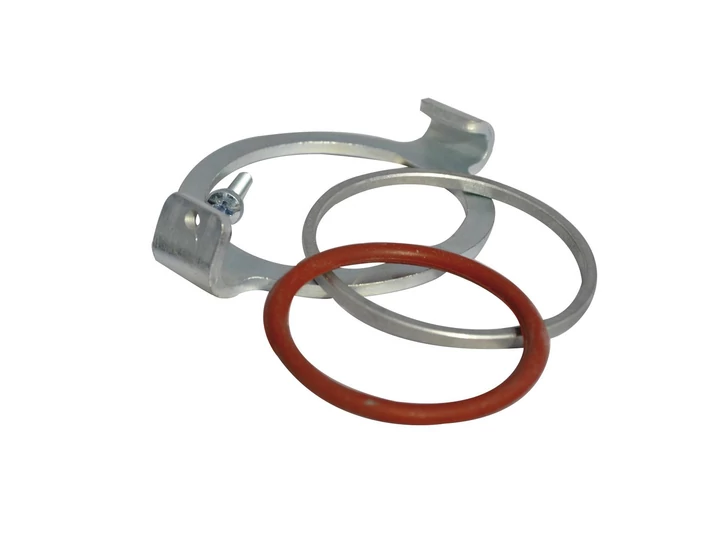

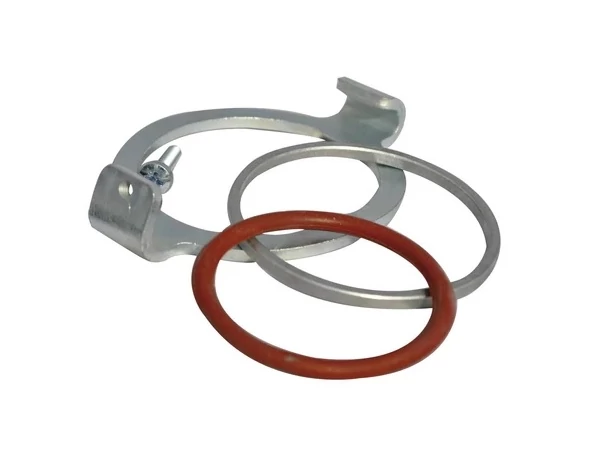

Égésgáz elvezető rögzítőbilincs S fűtéshez

Szerelési utasítások Gázelvezetőcső rögzítése Trumatic S 3002 / S 5002 1993.05-től Truma S 3004 / S 5004 A telepítési utasítások be nem tartása vagy a helytelen telepítés személyi sérülést és anyagi kárt okozhat. A telepítést és a javításokat csak szakképzett személyzet végezheti. FIGYELMEZTETÉS Fulladásveszély Használt tömítések használata esetén szivárgó csőrendszer veszélye. Minden szétszerelés után új formázó- és nyomógyűrűt kell beszerelni. FIGYELMEZTETÉS Sérülésveszély a cső és a hőcserélő éles szélei miatt. Viseljen védőkesztyűt. Csatlakoztassa a kipufogócsövet a fűtőberendezéshez. Csúsztassa a tömítőlemezt (2) kb. 3 cm-re a kipufogócsőre (1). A tömítőlemez karma a fűtőberendezés kipufogócsöve (5) vagy kipufogócsonkja (6) felé mutat. Húzza fel a nyomógyűrűt (3). Óvatosan vezesse át az alakos gyűrűt (4) a cső vágott szélén, szélesítve azt. Ügyeljen arra, hogy ne sérüljön meg az alakos gyűrű. Az alakos gyűrű ferde oldala a kipufogócső (5) vagy a kipufogócsonk (6) felé mutat. Helyezze be az elvezetőcsövet a csonkba ütközésig. Csúsztassa az alakos gyűrűt a kipufogócső/kipufogócsonk felé, és nyomja a horonyba. Csúsztassa a nyomógyűrűt és a tömítőlemezt az alakos gyűrű felé. Akassza a tömítőlemezt a kipufogócső füleire mindkét oldalon, és fordítsa el ütközésig. Tartsa a tömítőlemezt (2) a helyén, és húzza meg biztonságosan a csavart (7). Ellenőrizze, hogy a kipufogócső biztonságosan illeszkedik-e, óvatosan meghúzva a kipufogócsövet.
